簡易耐磨彎頭在渣漿輸送系統中的應用
摘要：在渣漿輸送系統中位于低位置的彎頭先被沖刷變薄而破壞,引起泄漏,影響生產。為了克服渣漿輸送系統中這一薄弱環節,運用流體力學中的伯奴利方程及其他知識而設計和制造的簡易耐磨彎頭解決了這一問題。方法簡單,成本低、效果好。
0前言

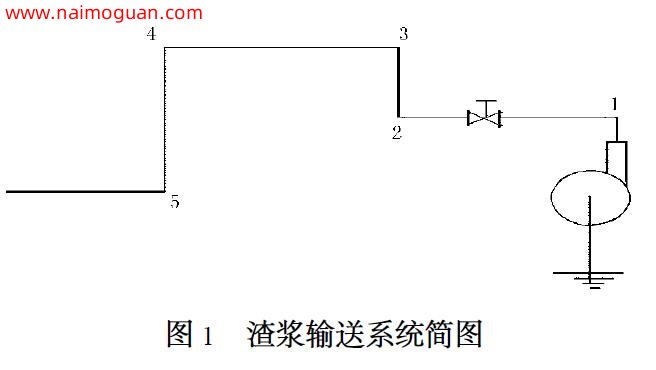

在如圖1 所示的渣漿泵系統中,位于下面的彎頭尤其是位置較低的5 很容易被渣漿沖蝕而產生破壞,引起泄漏,給設備帶來麻煩,直接影響正常的生產。為此設計了簡易的耐磨彎頭,在生產中得到應用,取得了很好的效果。
1 彎頭損壞原因分析
以彎頭 5 為例 ,選取 5 處為基準面 ,取 4、5 兩處截面建立伯奴利方程Z4 + p4/γ+ a 2 4 v 2 4/ 2 gn = Z5 + p5/γ+ a 2 5 v 2 5/ 2 gn + hL4 - 5(1)，在式(1) 中 Z5 = 0 ;由于等徑管 ,流量恒定 ,由連續性方程知 v4 = v5 ;取動能修正系數為 1 ; 考慮高度 ,沿程能損 hL4 - 5不大 ,忽略不計 ,則Z4 + p4/γ= p5/γ, p4 < p5(2)，故 5 處所受壓強大 ,加上渣漿在此處對管道的沖刷嚴重 ,彎頭 5 很容易被渣漿沖蝕而產生破壞 ,引起泄漏。
2 解決措施
由上面分析,如果能夠減小彎頭 5 處的壓強使之等于彎頭 4 處的壓強,整個系統就不會因彎頭 5 的破壞而影響正常的生產。由流體力學知識知道如果增大彎頭 5 處的旋渦區和二次流而增大局部能損就能達到這個目的。基于此,彎頭 5 作如圖 2 的改進就能解決這一問題。其他彎頭也可做類似改進。具體尺寸根據管道尺寸和壓力的變化而改變,壓力大時中間緩沖擊原筒直徑可取大些,反之小些。
